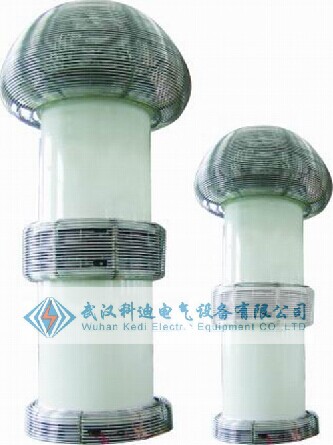

KDCW系列无局部放电工频试验变压器

一、概述

无局部放电工频试验变压器包括筒体和设在筒体内的高压绝缘绕组、铁心，

筒体的上下部分别设有屏蔽罩，筒体上部屏蔽罩的外部设有防晕罩，筒体外设有一层绝缘层，绝缘层为ＲＴＶ或ＰＲＴＶ材料。本实用新型在筒体的外面设有一层由ＲＴＶ和ＰＲＴＶ组成的绝缘层，显著的减少了高压绕组对外壳的绝缘距离，使其体积大大减小，方便户外携带，且其绝缘性能好，具有良好的憎水性、耐化学腐蚀、高硬度和耐磨、耐冲击性能，能适应户外等恶劣环境。 无局部放电工频试验变压器主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

二、性能

　　YDTCW-50～2250 kV无局部放电工频试验变压器通过部级产品鉴定，主要技木性能处于国内领先地位，达到国际同类产品的先进水平。

三、特点

　　1、成套设备配套性强，电压容量系列齐全，功能完善;

      2、阻抗电压低，系统阻抗不大于5%，满足交流污秽试验要求;

      3、采用快速电子保护装置，可靠性高。
