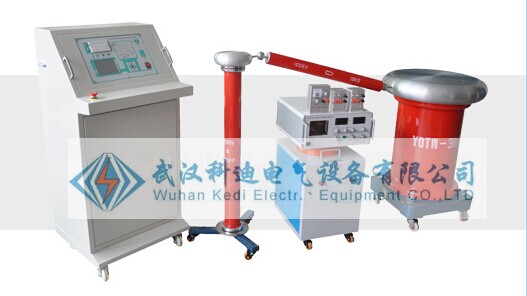

KDJF无局部放电试验成套装置
设备适用范围
本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。
方案编写说明
l 本套设备的试验对象为主要为容性试品，同时也考虑了阻性和感性试品。
l 该设备方案是利用工频试验变压器产生工频高电压。
使用条件
1. 海拔高度：≤1000m
2. 环境温度：-5℃～+40℃
3. 最大日温差：≤25℃
4. 空气相对湿度：≤90％（20℃）
5. 耐地震能力：≤8级
6. 地面水平加速度3.0m/S2、地面垂直加速度1.5m/S2
7. 电源电压的波形为实际正弦波，波形畸变率<3%
8. 设有一可靠接地点，接地电阻＜0.5Ω
9. 安装地点：户内
总体技术要求
l 额定输出容量：300kVA
l 额定输出电压：350kV
l 额定输出电流：0.85A
l 额定输入电压：0.38kV
l 短路阻抗：<6%
l 成套装置局放水平：在100%额定电压下≤5pc，在80%额定电压下≤2pc
l 运行时间：100%额定电压下、100%额定电流下可连续运行60分钟；2/3额定电压额定电流下可连续运行
l 成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备输出电压波形畸变率≤3%
设备组成
|
序号 |
设备名称 |
数量 |
备注 |
备注 |
|
1 |
KDYD程控工频耐压试验系统 |
1台 |
|
|
|
2 |
KDJF-300/350工频无局放试验变压器 |
1台 |
|
|
|
3 |
TAWF-300/350工频电容分压器 |
1台 |
|
|
|
4 |
GR350-1A/5k保护电阻 |
1台 |
|
|
|
5 |
TEDGC－350／0.38/0～0.42柱式调压器 |
1台 |
|
|
|
6 |
LBQ-350电源噪声滤波器 |
1台 |
|
|
|
7 |
KDJF2002局部放电检测仪(模拟式) |
1套 |
|
|
|
8 |
二次回路测量线、控制线 |
2套 |
|
|
