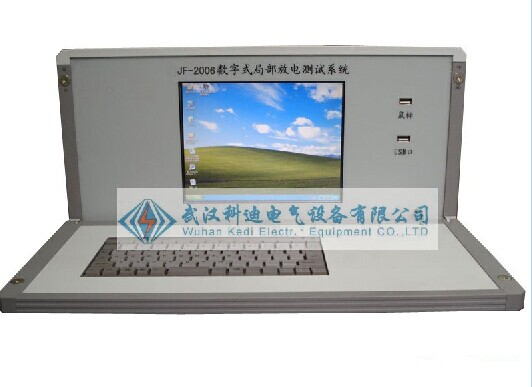

KDJF数字式局部放电检测仪

KDJF数字式局部放电检测分析系统的工作原理简介

    局部放电检测分析系统由三大模块构成：信号处理模块，隔离模块，采集处理模块。根据系统连接图，检测阻抗将局部放电信号检出并送到信号处理模块，信号处理模块完成将局部放电信号整理、放大、整形等功能后将局部放电信号送往隔离模块，隔离模块将计算机采集处理模块和信号处理模块隔开，防止它们之间互相干扰，最后由采集处理模块完成对局部放电信号的采集.处理.分析和显示.

产品特点

l 采用高速.大容量数据采集卡，能进行连续采集局放数据,数据复现性好,准确度高。

l 具有测试.分析(多参数分析.二维图谱分析.三维图谱分析).数据保存。报告生成及打印等功能

l 能同时显示局部放电波形（椭圆。正铉波。直线三种方式）。局放量和测试电压。

l 在校正和测试过程中自动调节增益而不需要人为干预，操做简便.

l 可适应工频（50HZ）三倍频（150HZ）最高至400HZ的电源。

l 可实现对外加电源频率的自动跟踪.

l 开门开窗可任意设置最小可至1度。

l 可单通道也可六个通道进行测量.

l 体积小，重量轻。既适合于电力部门和制造厂车间等现场使用，也适合于科学研究试验。

l 灵敏度高，适用的试品范围广等优点。

主要技术指标

1. 可测试品的电容量范围： 6pf～250μf

2. 检测灵敏度:<0.02pc（电容50pf时）.

3. 放大器：3db低端频率f1 10、20、30。50。80kHz任选，3db高端频率fh 100 、200、300k。400。500KHz任选。增益调节范围>120db,档间增益差20±1db。正、负脉冲响应不对称性<1db.

4. 时间窗:窗宽1о～360о,窗位置可任意旋转；

5. 试验电压表:0-- 200kV,数字表显示时误差＜3%F.S.

6. 采集通道。4通道/卡

7. 输入阻抗。1MΩ

8. 采集卡最高采样率。20MHZ

9. AD分辨率12BIT。直流精确0.2%

10. 每通道采样长度。8M

11. 触发方式。手动、外触发、内触发

12. 采集卡带宽。3MHZ（-3DB）

13. 重量：约15kg
