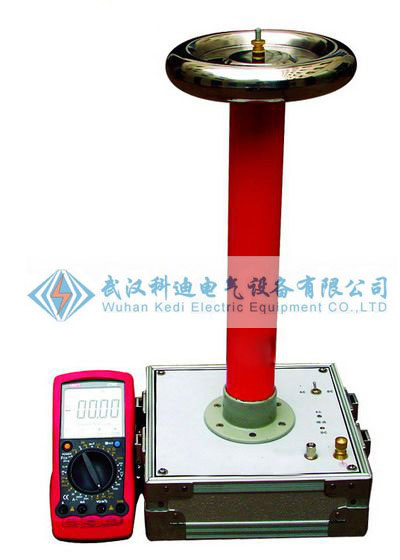

交直流高压测量装置
执行标准：
本系列交直流高压测量装置是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。
主要技术指标
1．准确度及高压阻抗
|
电压等级 |
AC/DC50kV |
AC/DC100kV |
AC/DC200kV |
AC/DC300kV |
|
|
分压比 |
1000：1 |
1000：1 |
1000：1 |
1000：1 |
|
|
阻抗 |
200MΩ |
400MΩ |
800MΩ |
1200MΩ |
|
|
准确度 |
直流值 |
1．0级 |
1．0级 |
1．0级 |
1．0级 |
|
交流值 |
1．5级 |
1．5级 |
1．5级 |
1．5级 |
|
2．工作环境
温度：0~40℃
湿度：≤85%RH
3．体积、重量
|
电压等级 |
AC/DC50kV |
AC/DC100kV |
AC/DC200kV |
AC/DC300kV |
|
体积（mm3） |
220×220×600 |
220×220×800 |
220×220×1500 |
220×220×2100 |
|
重量(kg) |
约10 |
约15 |
约25 |
约36 |
