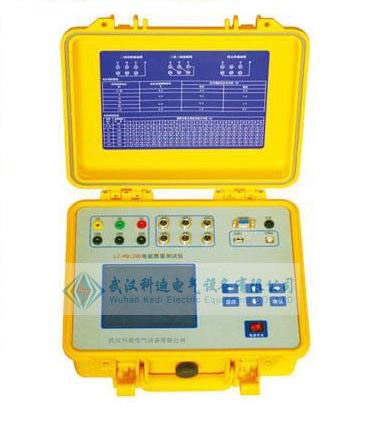

电能质量测试仪

1. 应用领域和范围

1. KDPL电能质量测试仪可广泛地应用于输配电、电力电子、电机拖动等领域。

2. 测量分析公用电网供到用户端的交流电能质量。

3. 应用小波变换测量分析非平稳时变信号的谐波。

4.测量分析各种用电设备在不同运行状态下对公用电网电能质量。

5. 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

6. 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。

7. 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

2. 仪器特点：

1. 安全可靠

电压输入采用高电压隔离模块(2000V、响应时间≤2μS，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使KDPL在使用上安全、可靠和方便，而且大大提高了KDPL的抗干扰能力。

2. 使用方便

便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。

3. 精度高

符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

4. 软件功能强

采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使ST-XB02适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

5. 通讯接口

提供USB接口，便于存储数据到U盘、与笔记本电脑进行通讯传输数据。

6. 测试参数多

系统频率、电网谐波、三相电压不平衡度、电压偏差、电压骤升骤降、电压基波有效值和真有效值、电流基波有效值和真有效值、有功功率、无功功率、视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。

7. 实时谐波数据判断

实时判断当前测试的电压谐波、电流谐波数据正常或超标。

8.后台管理分析软件

Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于

WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

9. 内部存储功能

内置512M 内存，1秒，5秒，10秒，30秒可选存储数据
