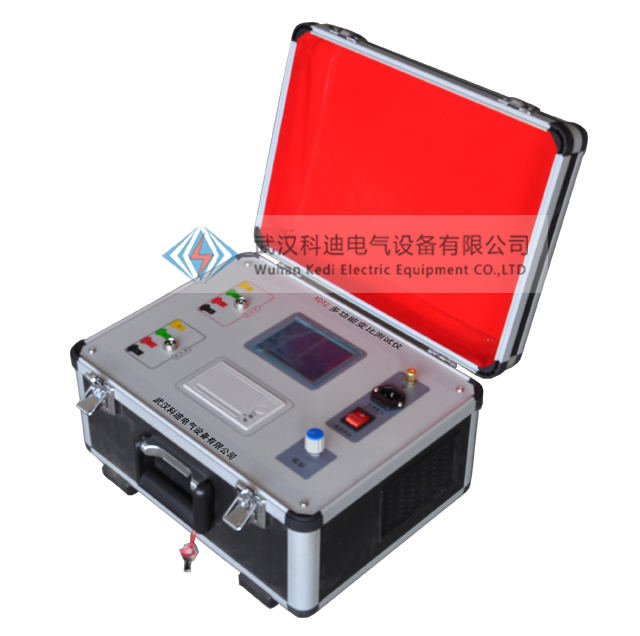

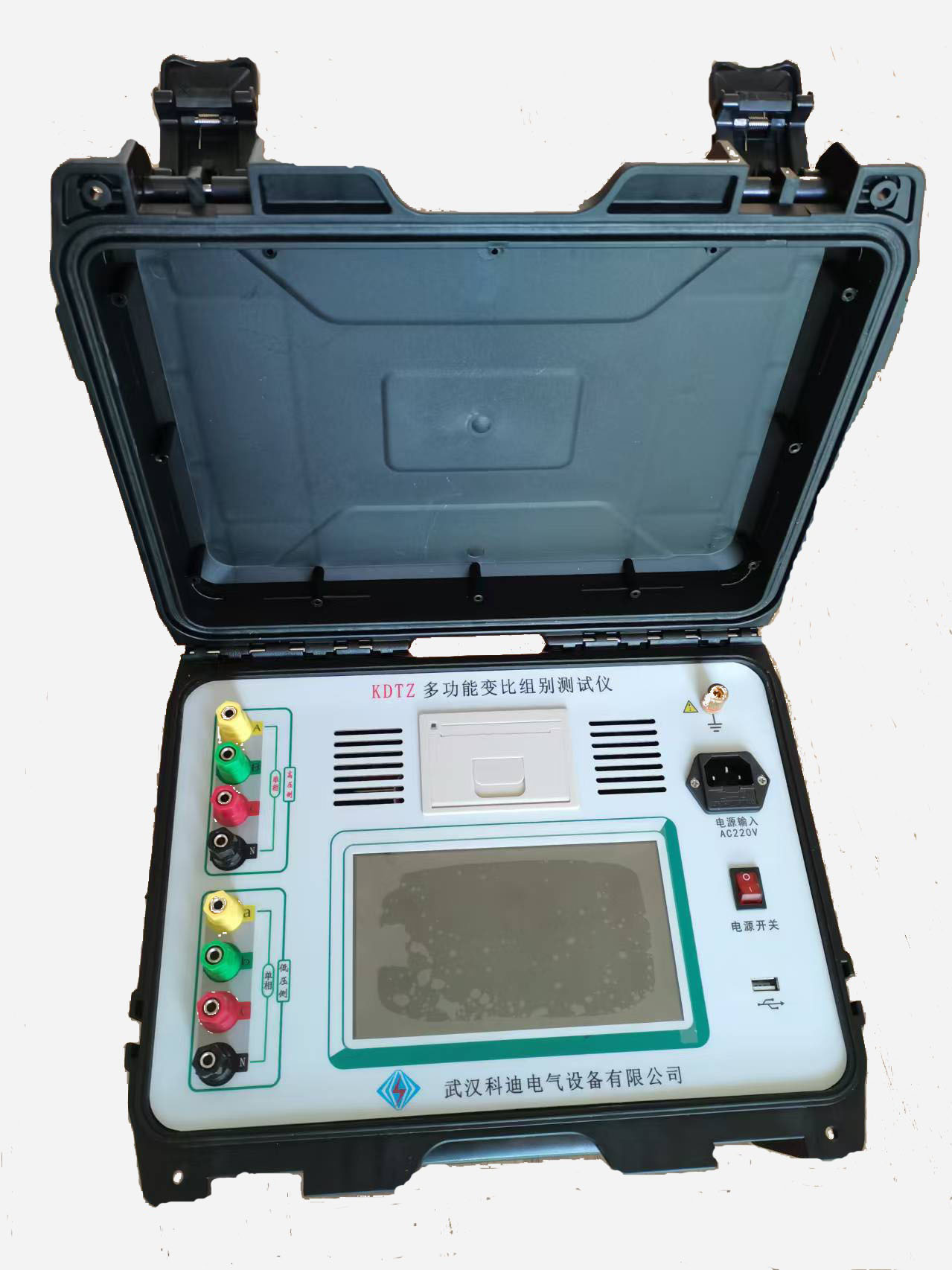

多功能变比测试仪

 一. 概述

多功能变比组别测试仪可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。
    本仪器输入单相电源，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或其它特种变压器变比、误差及组别或相位角的测试，另外本仪器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。
特点：
1.自动产生幅值稳定、相位恒定的三相或两相标准电源。
2.不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差。
3.速度快，一组数据的测试时间为几秒钟。
4.内部具有过流保护功能。
5.测试结果不受工频电源频率及幅值波动的影响。
6.尤其适用于特种变压器的变比及相位差测试。
7.真正意义上的三相同时测量。
8.具备RS232接口，方便生产厂家的测试自动化要求。
二.  技术指标
变比测试范围： 1～1000
组别测试范围：    1～12
变比测试准确度： ±0.2%读数
相位差测试范围：  0～360°
相位差分辨率： 0.001°
仪器电源输入：    220V±22V 、50Hz±1Hz
