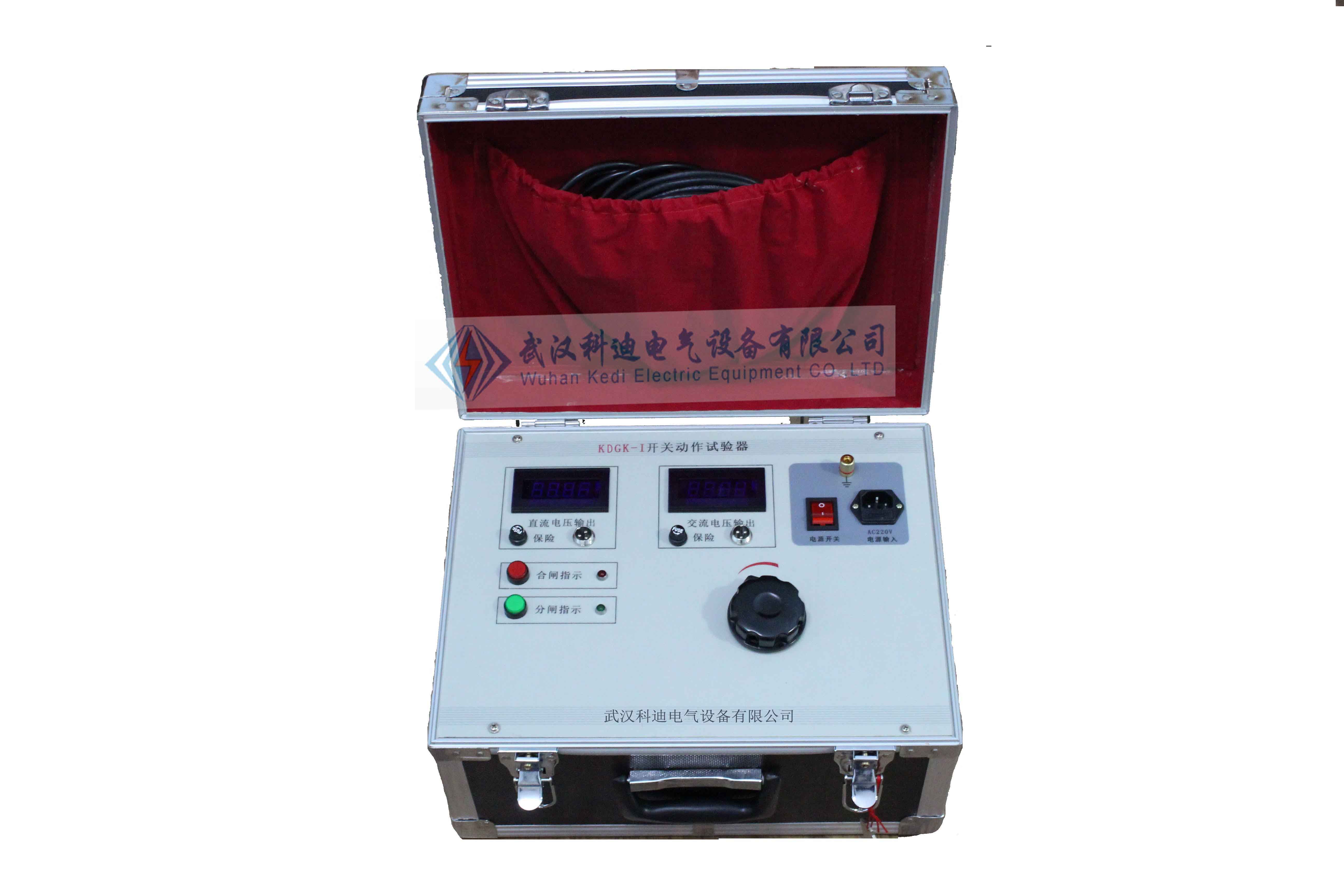

KDKC-I开关动作试验器

一、概述

KDKC-I开关动作试验器，是武汉科迪电气为对高压断路器及其操作机构进行检测维修而设计的专用电源，具有电压可调、操作简单、体积小、携带方便等优点，是高压开关检修不可缺少的检测工具。

二、技术指标

1.工作条件：

电源：220V±10%

温度：-10℃～+45℃

湿度:<80%

        2.输出：

            电压：DC 0V～220V；      AC: 0V～220V

            电流：0～10A

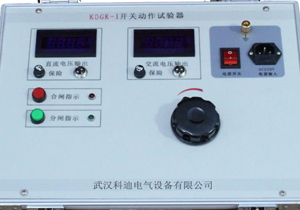

三、使用方法

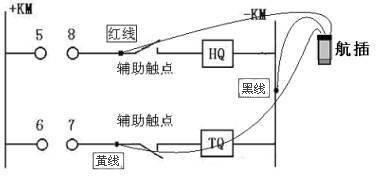

1.测试高压开关分（合）闸起动电压的接线方式见图（2）

2.测试高压开关最低合闸电压：

机壳接地、接通电源后，把电压调到最小，按住合闸按钮，旋动调压旋钮，使电

压慢慢上升，当高压开关合上闸时，电压表指示的电压值就是最低合闸电压。

3.测试高压开关最低分闸电压：

按住分闸按钮，其它操作步骤与测试最低合闸电压相同，当开关分开时，电压表

指示的电压即为最低分闸电压。

4.作高压开关测试仪输出电源时，接线方法如图（2）机壳接地后，接通电

源调到设定电压值即可。

四、注意事项

1.机壳可靠接地。

2.使用本电源时，原有的分、合闸电源必须断开。

3.严禁电源短路。

图1

图2

五、操作电源的步骤

    接线：请按说明书图2将线连接。

1.合闸：目的是检测“合闸”继电器在额定电压的70%（厂家提供参数）例：

DC220V70%=154V时应可靠合闸。调节电压至154V时,按操作电源的“合闸”

按钮此时开关应可靠合闸。

2.分闸：目的是检测分闸继电器在额定电压的30%例：DC220V*30%=66V时，

按操作电源的“分闸”按钮此时高压开关应不动作。当DC220V*65%=143V时高

压开关应可靠分闸。

3.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的70%（厂家提供

参数）例：DC220V*70%=154V调节电压至154V，如连线为操作电源“合闸”引

线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。

六、高压开关操作步骤

    接线：请按科迪电气说明书图2将线连接。

1.合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需

要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。

2.分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需

要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。

七、装箱清单

1.仪器主机 1台

2.电源线 1根

3.直流输出线  1套

4.分、合闸连接线  1根

5.接地线  1根

6.10A保险管  3个

7.使用说明书 1本

8.检验报告 1份

9.合格证 1张
