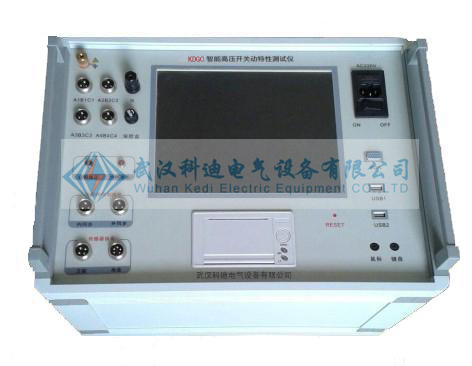

KDGC智能高压开关动特性分析仪

特点及主要功能:
(1)10寸高亮彩色液晶图文显示、显示清晰、高速热敏打印机；
(2) 配备嵌入式工业级控制系统、2G存储容量、Windows操作系统、支持外挂VGA显示、键盘、及鼠标，高速USB接口两个；
(3) 配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报告打印等功能。两个USB接口支持数据的导入、导出；
(4)电脑操作界面方便用户掌握试验方法和仪器的使用；
(5)集成操作电源，无须现场二次电源，现场使用更加方便快捷；
(6)具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；
(7)配备角速度传感器、万能传感器、直线传感器方便现场的速度测试；
(8)设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；
(9)智能化程度高，低电压测试功能，手动或自动试验均可；独创的全自动低电压测试功能，自动调节电压值，自动完成试验，记录试验数据，让您感觉现场试验轻松快捷；
(10)内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试；
(11)汉字、字母、数字、符号、字符键盘输入，可随时更新、编辑命名开关型号、速度定义及文件名称，Windows多种汉字输入法支持汉字输入。
(12)内置各种开关速度定义，可方便直接选择对应开关的定义；通用速度定义对话框，用户可自行设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库；
(13)适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量；
(14)VGA口可以外接电脑显示器同时显示；
(15)测试通道14路：同时测量12路断口的固有分、合闸时间、同期性及2路速度。

1. 测试项目
1.1 石墨触头：西门子所有石墨触头开关的试验（根据需求而定） ；
1.2 合闸电阻：所有带有主、辅触头开关的动作时间差及合闸电阻测试（根据需求而定） ；
1.3  时    间：完成各类开关固有分、合闸时间、相间同期、相内同期和所有断
   口同期；
1.4  重 合 闸：一次性测量金属短接时间（合—分）、无电流间隔时间（分—合）及（分—
   合—分、合—分—合）；
1.5  低 电 压：仪器自带DC30-250V/20A(短时)自动调节操作电源,自动完成开关低电压试验；
1.6   弹    跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形图；
1.7   速    度：刚分、刚合速度、最大速度、平均速度,并绘制“行程—时间（S-t）”曲 线;
1.8   行    程：开距、超程、过冲时间、过冲行程、反弹时间、反弹幅度；
1.9   电    流：分、合闸线圈电流，30A量程；

1.10 数据管理：大容量数据管理电子硬盘、工控机高速运算、高亮彩色液晶显示、高速USB接口，电脑通用鼠标及键盘；
