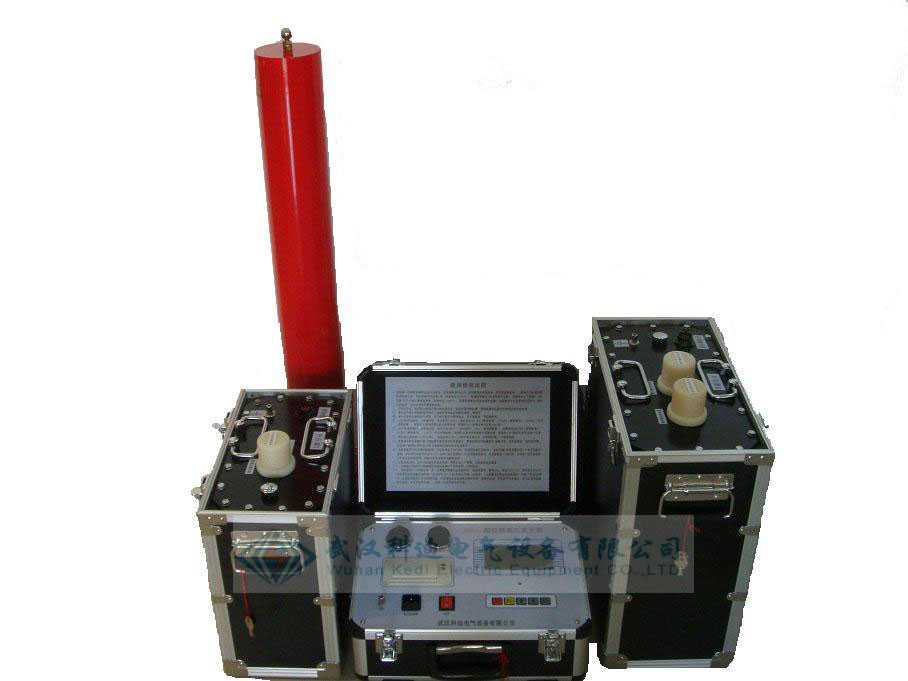

KDLF-80KV超低频高压发生器


超低频绝缘耐压试验原理

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一。试验程序大大地减化,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。


产品简介

本产品结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,另外,还有如下特点需要特别说明:

★ 电流、电压数据均直接通过高压侧采样获得,所以数据真实、准确。

★ 过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms

★ 过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms

★ 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。

★ 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。


技术参数

1、输出额定电压:参见表1

2、输出频率:0.1Hz、0.05Hz、0.02Hz。

3、带载能力:参见表1

 0.1  Hz  最大0.5μF

0.05 Hz  最大1.1μF

0.02 Hz  最大2.5μF

4、测量精度:±(3%满量程+0.5KV)

5、电压波形失真度:≤5%

6、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH

7、电源:交流50 Hz,220V ±5%

8、电源保险管:参见表1

型号

额定电压

带载能力

电源保险管

重量

用途

VLF-80/1.1

80kV

(峰值)

0.1Hz,0.5μF

25A

控制器:6kg

升压体I30kg

升压体II50kg

用于35KV及以下电缆、发电机

0.05Hz,1.1μF

0.02Hz,2.5μF

表1



关于质量和售后
武汉科迪电气郑重承诺:凡我公司制造或通过我公司订购的任何产品一年内无条件实行退、换、修三保证,“诚信、务实、求精、创新”为我公司的企业理念,我们由衷地感谢所有支持与关爱我们的新老用户朋友。在此我们保证:我们将更努力,为新老用户提供更优质的产品和更优良的服务。


关于价格
我公司产品是厂家直销,所有产品价格均有优势,质量和售后均有保障,欢迎来电咨询。
