KDDL电缆寻迹及故障定点测试仪

一、概  述

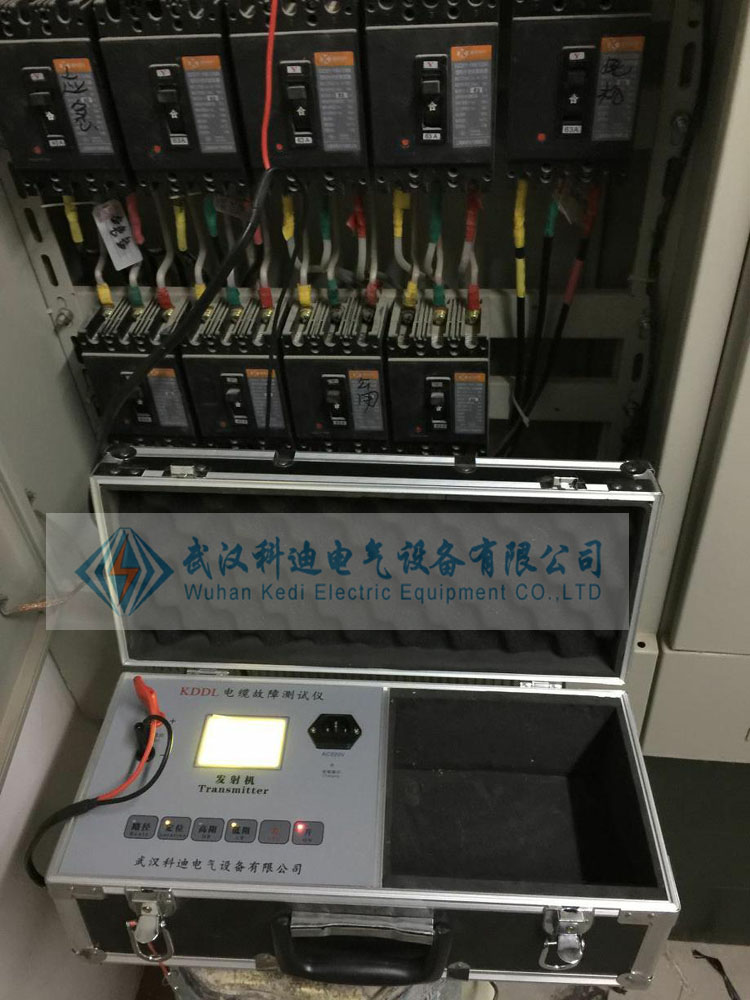

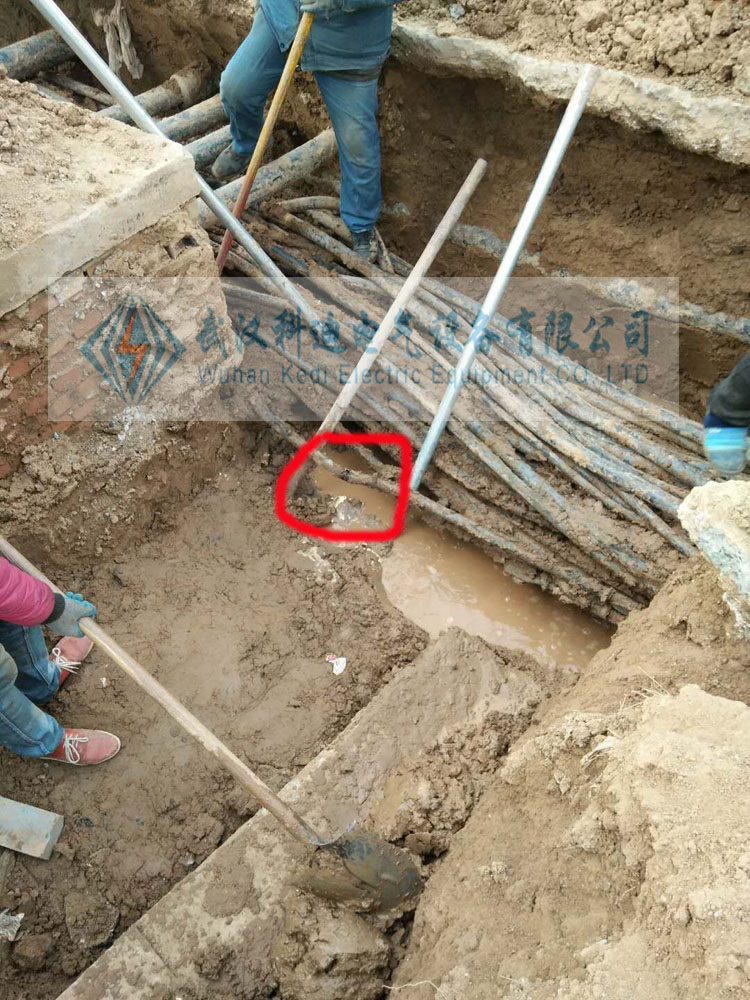

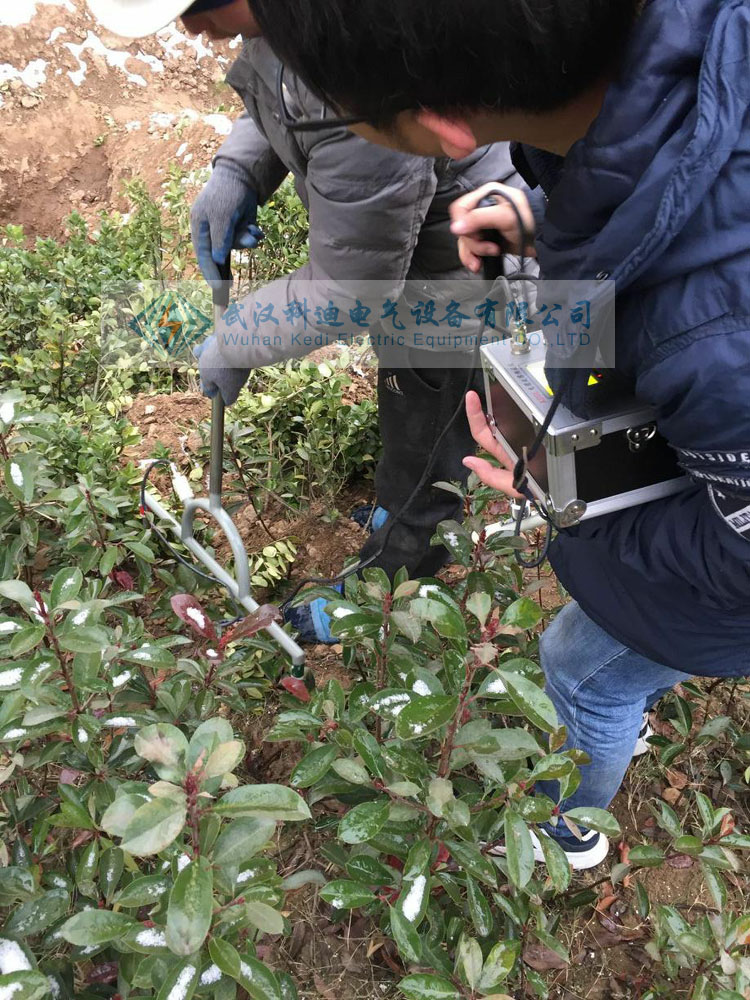

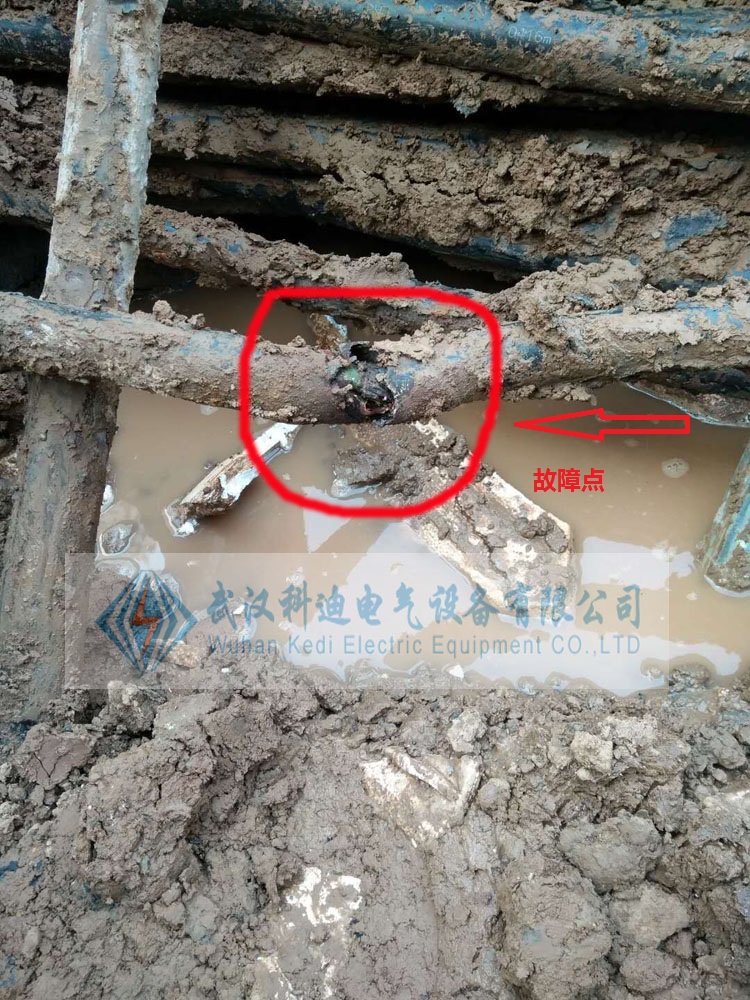

本仪器是由发射机、接收机、磁感应探测棒、定位探测架等组成。是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。具有现场测试准确，测试精度高及操作简单等优点，现场测试故障点被找出，图片如下：

二、主要特点

• 接收灵敏度高

• 静态漂移低

• 定位精度高

• 抗干扰能力强

• 液晶屏显示信号及状态

• 内置锂电池供电，并配有充电器

  三、主要技术参数

• 寻迹定位距离：市话电缆为3km，其它线缆可达20km

• 定位阻抗范围：0－5MΩ

• 定位精度：<±10cm

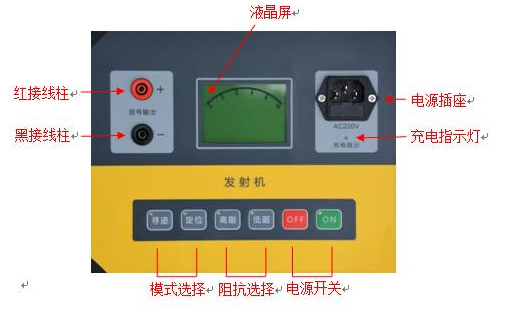

• 埋深探测：<3m       发射机图片如下：

（1）发射器作用说明

A）电源开关

按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；

B）电源插座

外部220V交流电源输入；

C）充电指示

　　当电源插座接通220V电源时，对仪器充电，充电指示灯红灯亮表明正在充电，绿灯亮时表明已充满；

D）信号输出（红黑接线柱）

用作线缆探测、故障测试信号输出的接线柱；红接线柱接被测线缆，黑接线柱接地；

接地用接线柱应与地良好接触；

    E）模式选择

　　电缆路径寻迹或故障定位选择开关；当置于“寻迹”时，用来查找线缆路由，主要用于未开通使用的线缆上任意距离的探测；当置于“定位”时，用来查找线缆对地绝缘不良点的定位测试；

　　仪器开机时默认状态为定位状态，定位指示灯亮，这时可进行定位操作；在定位状态下若按“寻迹”键，则寻迹指示灯亮，仪器切换到寻迹状态，这时只能进行路径查找操作；同样，在寻迹状态下若按“定位”键，则定位指示灯亮，仪器切换到定位状态；

F）阻抗选择

共分为2档，在使用中，根据被测线缆的长度选择输出，平常用低阻，若阻抗较高时

用高阻；仪器开机时默认状态为低阻，低阻指示灯亮，在低阻状态下若按“高阻”，则高阻指示灯亮；同样，高阻在在状态下若按“低阻”，则低阻指示灯亮；在“寻迹”状态下，只有低阻起作用，高阻无效。

接收机图片如下：
