你了解兆欧表和它的使用吗？



      兆欧表（Megger）俗称摇表，是电工常用的一种测量仪表。兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。兆欧表大多采用手摇发电机供电，故又称摇表。它的刻度是以兆欧(MΩ）为单位的。

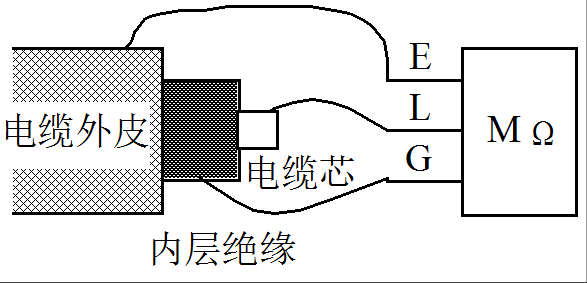

      兆欧表的接线端钮有3个，分别标有“G（屏）”、“L（线）”、“E（地）”。被测的电阻接在L和E之间，G端的作用是为了消除表壳表面L、E两端间的漏电和被测绝缘物表面漏电的影响。在进行一般测量时，把被测绝缘物接在L、E之间即可。但测量表面不干净或潮湿的对象时，为了准确地测出绝缘材料内部的绝缘电阻，就必须使用G端，图示为测量电缆绝缘电阻的接线图。





兆欧表的使用说明 :

      1、选用符合电压等级的兆欧表。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

　　2、只能在设备不带电，也没有感应电的情况下测量。

　　3、测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

　　4、测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。这样就使得流经绝缘表面的电流不再经过流比计的测量线圈，而是直接流经 G 端构成回路，所以，测得的绝缘电阻只是电缆绝缘的体积电阻。

　　5、线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，并且要边摇边读数，不能停下来读数。

　　6、摇表未停止转动之前或被测设备未放电之前，严禁用手触及。测量结束时，对于大电容设备要放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可。

　　7、一般最小刻度为1M欧，测量电阻应大于100K。

　　8、禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。此外要定期校验其准确度。
